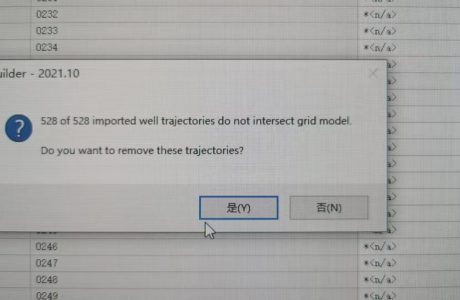

应用技巧（39）：Petrel 模型导入至 CMG 后井轨迹错问题解析2025年4月21日一、问题原因 地质构造参考层一般有地面和海平面两个选项。当选择海平面时，Petrel 和 CMG 对海平面以上和以下的高程定义不同，即 Petrel 认为海平面以上为负、以下为正，而 CMG 相反。通过 RESCUE 格式将 Petrel 模型导入 CMG 时，CMG 会自动转换地质构造格式，但井轨迹数据无法自动转换，导致井轨迹深度范围超出网格范围，出现错误提示。 二、解决方法 方法 1：在 Petrel 地质建模时选择以地面作为参考层 这样导入地质构造时无需换算，井轨迹可直接导入，避免因参考层不同导致的高程转换问题。 方法 2：若 Petrel 使用海平面作为参考层 在弹出的对话框中选择 “否”，将井轨迹数据导入，此时会出现只有井轨迹而无网格的现象。 2. 修改井轨迹数据，将表中 Z（m）一列数据同时减去该井的海拔。 3. 将修改好的井轨迹导出。 4. 重新导入 RESCUE […]
