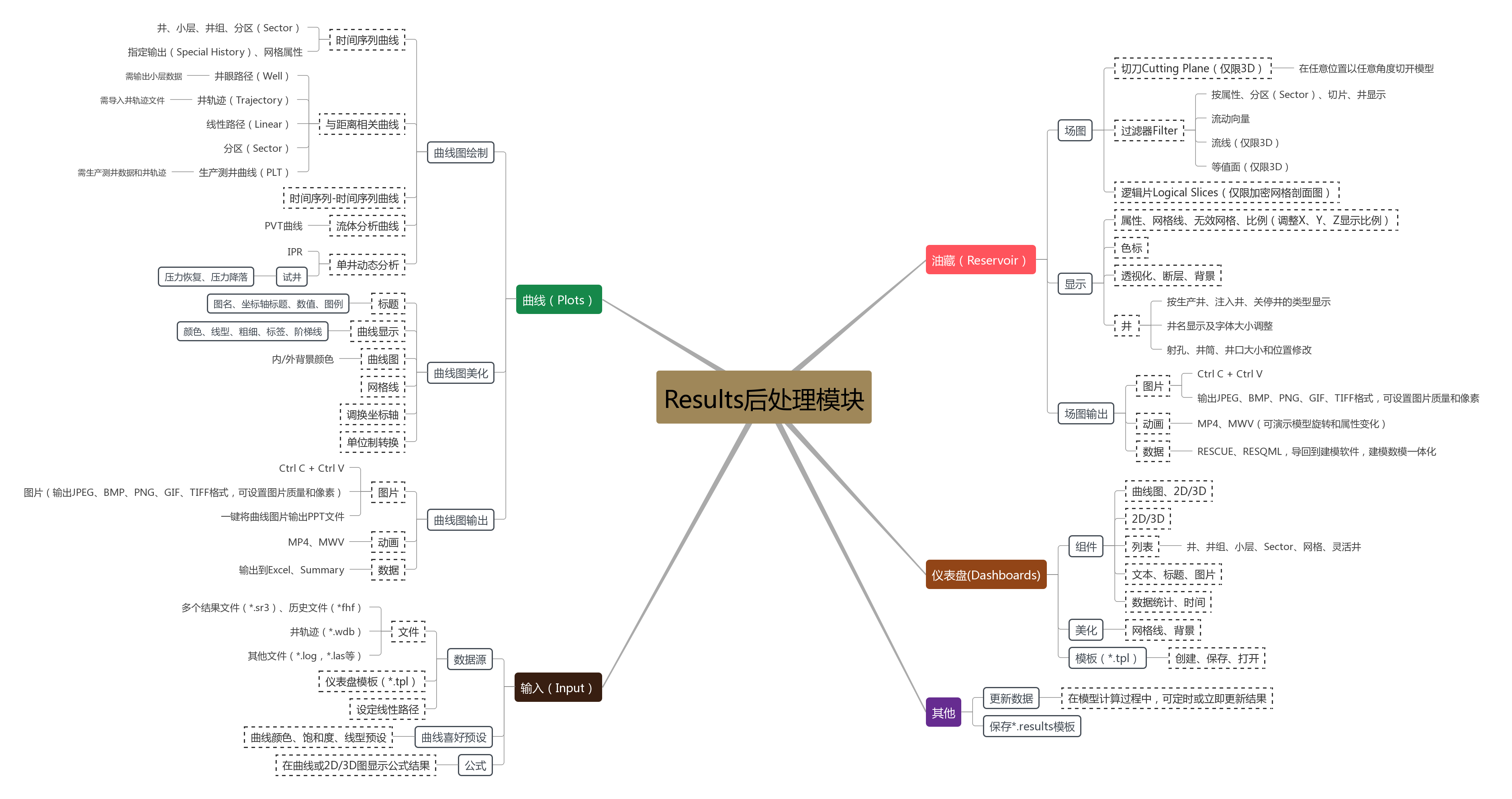

导图

工作流程图

专有名词

曲线(Plots):可绘制SR3结果文件和历史拟合文件、测井数据的时间序列曲线、网格属性曲线等,美化图片,输出图片以及曲线数据。

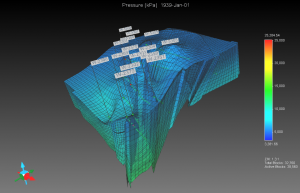

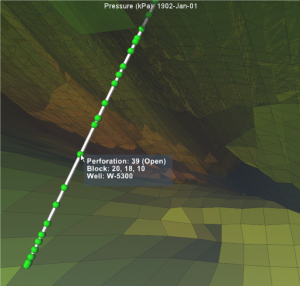

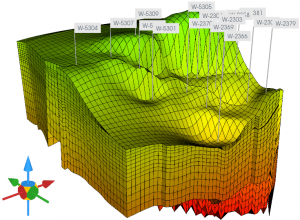

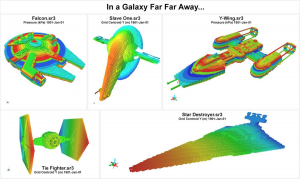

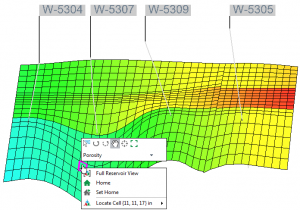

油藏(Reservoir):可查看3D以及2D平面图和剖面图。

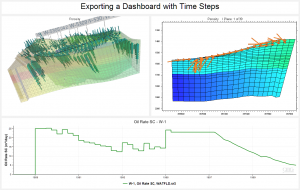

仪表盘(Dashboard):在同一屏幕上添加多个模拟结果的曲线和3D图、井/井组/小层列表等,无缝分析,轻松切换曲线属性,快速比较数据,识别趋势和关系,让结果分析更加全面和直观。

模板(Template):做好文件之后,可保存文件,下次直接打开文件调用。Results模板为*.results,仪表盘(Dashboard)的模板为*.Tpl。

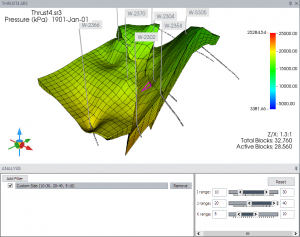

过滤器(Filter):根据属性、Sector分区、网格、井等参数筛选网格并显示,可设置多个参数显示网格交集。

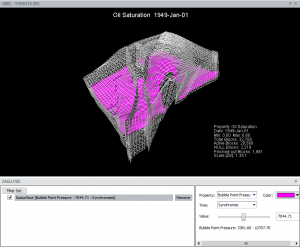

等值面(Isosurface):与2D视图中的等值线相对应,在3D视图中,相同数据的点连成一个曲面,称为等值面。通常我们用等值面功能,创建多个压力、温度、摩尔分数场等来表征压力漏斗、SAGD蒸汽腔发育以及火烧前缘、注聚前缘变化等。

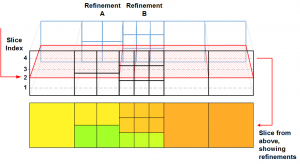

逻辑片(Logical Slices):查看加密网格的中间网格属性,主要用于查看水力压裂加密网格的渗透率、含水等参数变化。

流线(Streamlines):表征油气水的流动关系,需要OUTSRF GRID STRMLN输出。

切面(Cutting Plane):可在任意位置以任意角度截取模型显示,仅支持截取平面。

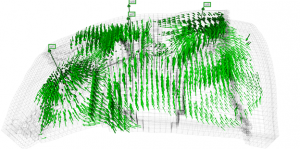

流动向量(Flow Vector):用于描述油藏中流体(油/气/水)流动的方向和速度,帮助用户进一步的分析油藏动态。

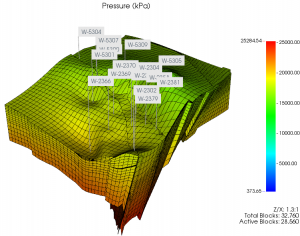

色标1:菜单栏Display→Color Legend,设置当前属性显示的范围以及间隔等。

颜色设置:

  • 选择预设颜色类型(Color Preset)
  • 离散色标类型(Discrete)

色标值范围:

  • 考虑所有时间步
  • 当前时间步
  • 指定范围

色标值可选择对数(Logarithmic)

色标值间隔:

  • 动态(Dynamic);手动拖动鼠标自由移动,灵活设置
  • 设置间隔数
  • 设置间隔增值
